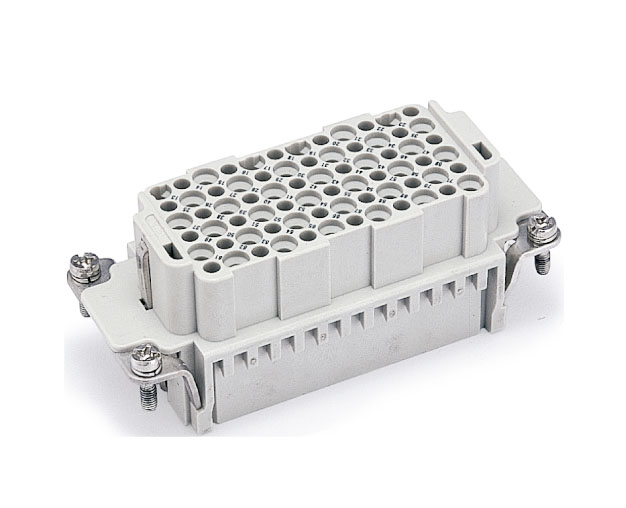

产品基本概述：
     HDD系列接插件为密集型的冷压针接插件，额定电流为10A，额定电压为250V，适用于控制线路非常多，体积有要求的场合，有16针，24针，42针，72针，108针，144针，216针的不同规格。

接插件技术特性
接插件针数	16,24,42,72,84(2x42),144(2x72)+PE
接插体
工作电流	10A max.
工作电压	250V
测试电压	4 Kv
污染等级	3©
隔离电阻	≥1010Ω
材料	Polyamide
工作温度范围	―40℃…+100℃/125℃
阻燃等级（据UL94）	V0
据UL/CSA工作电压	500V
可插拔次数	≥500
备注：适配HB系列的外壳
接插针
材料	铜
表面处理	镀银
	镀金
接触电阻	≤3mΩ
接线形式	冷压压接
	卷皮式冷压接
―mm2	0.14-2.5mm2
―AWG	26-14
备注：冷压针需单独订购
金属上壳，底座
材料	铸锌合金
表面处理	高温粉末镀层
锁定装置	不锈钢或铁镀锌
工作温度范围	-400C...+1250C
防护等级	IP65
备注：H6B,H10B,H16B,H24B底座锁扣有:塑料扣，普通金属扣和不锈钢金属扣可选。H6B,H10B,H16B,H24B保护盖有:塑料保护盖，金属保护盖可选.

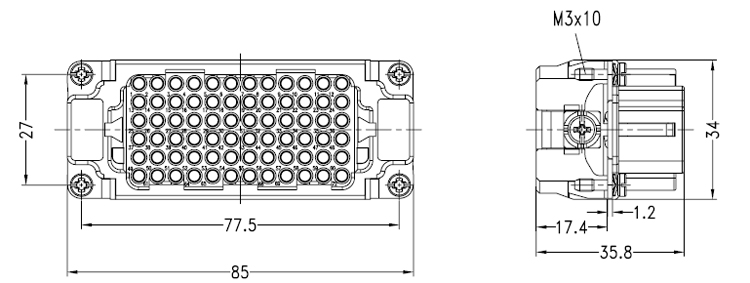

外形尺寸结构图：

HD系列重载连接器芯件选型注意：
（1）芯件的根据导线的压接形式不同有螺钉压接形式，冷压针压接形式（冷压针需要单独订购），弹片压接形式。
（2）螺钉压接为通用形式，如果您的应用场合有振动，建议选用弹片压接或者是冷压针压接形式； 如果振动比较强烈，建议选择冷压针压接形式，因为这是一种免维护的结构，如果选用冷压针结构，压线和退针均需要使用专门的工具。
（3）轴向压接芯件需要特殊工具才可以安装导线。
（4）选用螺钉压接芯件时候，1平方以下的电线电缆强烈建议使用压线鼻子来对电线进行保护。
（5）双端子形式接插件为1进2出形式，压接端子为弹片压接端子。
（6）对于特殊开孔的外壳来说，豪联接插件可以为您提供顶出，侧出的多个开孔加工服务，具体可以咨询。
（7）如果有多个相同芯件并排安装，可以选用编码销来进行编码，这样就可以避免误插。

温馨提示：
