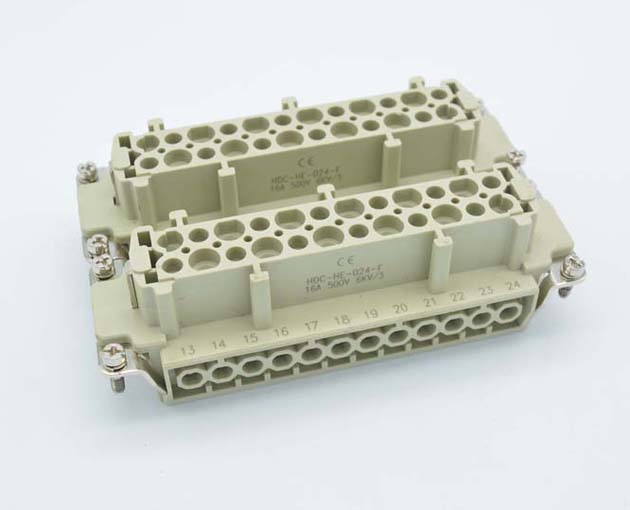

HE-048-F



产品基本概述:
      HE系列是标准型接插件,也是使用最为广泛的一类接插件,通常可分为螺钉型,弹片型,冷压针压接型,双线端子型。其中螺钉压接类型为最常用的类型。接插件额定电流为16A,电压为500V。有6针,10针,16针,24针,32针,48针的不同规格

接插件技术特性
接插件针数 6,10,16,24,32(2x16),48(2x24)+PE
接插体
工作电流 16A max.
工作电压 500V
测试电压 6 Kv
污染等级
隔离电阻 1010Ω
材料 Polycarbonate
工作温度范围 ―40…+100/125
阻燃等级(据UL94 V0
UL/CSA工作电压 600V
可插拔次数 500
备注:适配HB系列的外壳
接插针
材料
表面处理 镀银
镀金
接触电阻 1mΩ
接线形式 冷压压接
螺钉压接
弹片压接
―mm2 0.14-4.0mm2
―AWG 26-12
拧紧力矩/测试力矩 0.5Nm
备注:冷压针需单独订购
金属上壳,底座
材料                       铸锌合金
表面处理 高温粉末镀层
锁定装置      不锈钢或铁镀锌
工作温度范围  -400C...+1250C
防护等级   IP65
备注:H6B,H10B,H16B,H24B底座锁扣有:塑料扣,普通金属扣和不锈钢金属扣可选。H6B,H10B,H16B,H24B保护盖有:塑料保护盖,金属保护盖可选.

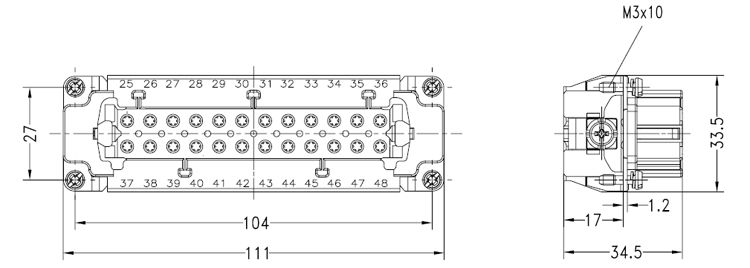

外形尺寸结构图:



温馨提示:
      适合于该芯体的外壳(请点击)
