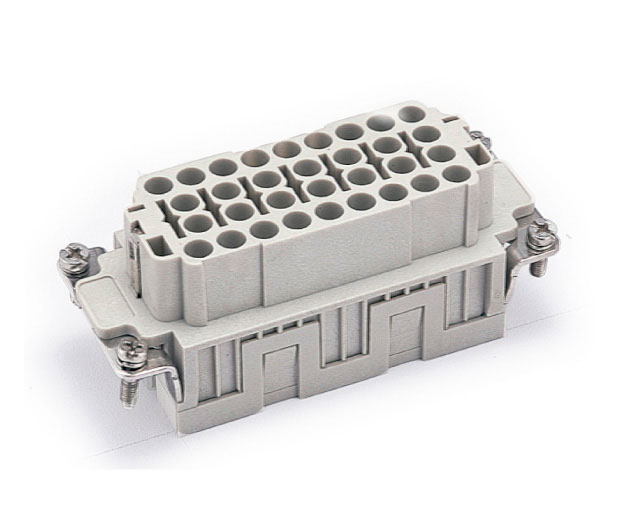

产品基本概述：
HEE系列接插件为标准型的冷压针接插件，额定电流为16A，额定电压为500V，适用于控制线路较多，体积有要求的场合，有10针，18针，32针，46针，64针，92针的不同规格。
|
接插件技术特性
|
|
接插件针数
|
10,18,32,46,64(2x32),92(2x46)+PE
|
|
接插体
|
|
工作电流
|
16A max.
|
|
工作电压
|
500V
|
|
测试电压
|
6 Kv
|
|
污染等级
|
3©
|
|
隔离电阻
|
≥1010Ω
|
|
材料
|
Polycarbonate
|
|
工作温度范围
|
―40℃…+100℃/125℃
|
|
阻燃等级（据UL94）
|
V0
|
|
据UL/CSA工作电压
|
600V
|
|
可插拔次数
|
≥500
|
|
备注：适配HB系列的外壳
|
|
接插针
|
|
材料
|
铜
|
|
表面处理
|
镀银
|
|
镀金
|
|
接触电阻
|
≤1mΩ
|
|
接线形式
|
冷压压接
|
|
―mm2
|
0.14-4.0mm2
|
|
―AWG
|
26-12
|
|
备注：冷压针需单独订购
|
|
金属上壳，底座
|
|
材料
|
铸锌合金
|
|
表面处理
|
高温粉末镀层(灰色RAL 7037)
|
|
锁定装置
|
不锈钢或铁镀锌
|
|
工作温度范围
|
-400C...+1250C
|
|
防护等级
|
IP65
|
|
备注：H6B,H10B,H16B,H24B底座锁扣有:塑料扣，普通金属扣和不锈钢金属扣可选。H6B,H10B,H16B,H24B保护盖有:塑料保护盖，金属保护盖可选.
|

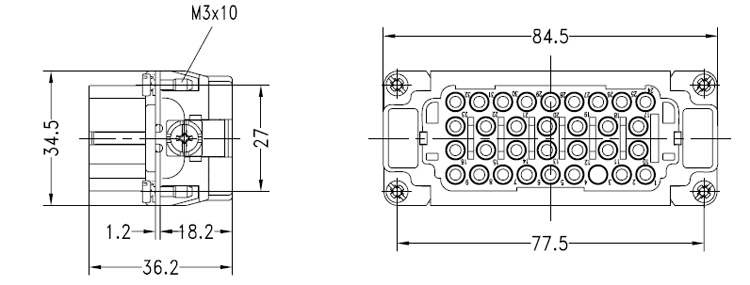

外形尺寸结构图：
HEE重载连接器芯件选型注意：
（1）芯件的根据导线的压接形式不同有螺钉压接形式，冷压针压接形式（冷压针需要单独订购），弹片压接形式。
（2）螺钉压接为通用形式，如果您的应用场合有振动，建议选用弹片压接或者是冷压针压接形式； 如果振动比较强烈，建议选择冷压针压接形式，因为这是一种免维护的结构。
（3）轴向压接芯件需要特殊工具才可以安装导线。
