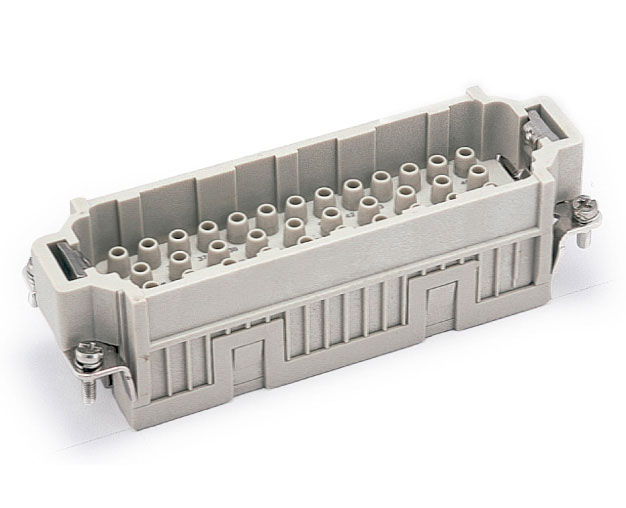

HEE-046-M


产品基本概述:
      HEE系列接插件为标准型的冷压针接插件,额定电流为16A,额定电压为500V,适用于控制线路较多,体积有要求的场合,有10针,18针,32针,46针,64针,92针的不同规格。

接插件技术特性
接插件针数 10,18,32,46,64(2x32),92(2x46)+PE
接插体
工作电流 16A max.
工作电压 500V
测试电压 6 Kv
污染等级
隔离电阻 1010Ω
材料 Polycarbonate
工作温度范围 ―40…+100/125
阻燃等级(据UL94 V0
UL/CSA工作电压 600V
可插拔次数 500
备注:适配HB系列的外壳
接插针
材料
表面处理 镀银
镀金
接触电阻 1mΩ
接线形式 冷压压接
―mm2 0.14-4.0mm2
―AWG 26-12
备注:冷压针需单独订购
金属上壳,底座
材料                       铸锌合金
表面处理 高温粉末镀层(灰色RAL 7037)
锁定装置      不锈钢或铁镀锌
工作温度范围  -400C...+1250C
防护等级   IP65
备注:H6B,H10B,H16B,H24B底座锁扣有:塑料扣,普通金属扣和不锈钢金属扣可选。H6B,H10B,H16B,H24B保护盖有:塑料保护盖,金属保护盖可选.

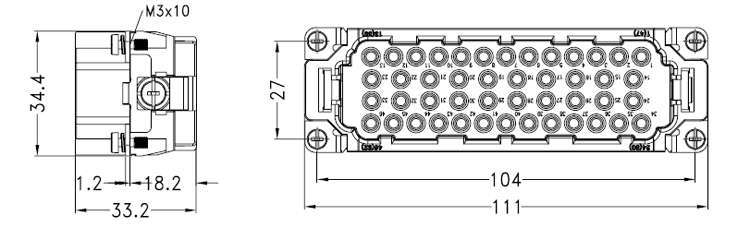

外形尺寸结构图:


HEE重载连接器芯件选型注意:
(1)芯件的根据导线的压接形式不同有螺钉压接形式,冷压针压接形式(冷压针需要单独订购),弹片压接形式。
(2)螺钉压接为通用形式,如果您的应用场合有振动,建议选用弹片压接或者是冷压针压接形式; 如果振动比较强烈,建议选择冷压针压接形式,因为这是一种免维护的结构。
(3)轴向压接芯件需要特殊工具才可以安装导线。


温馨提示:
      适合于该芯体的外壳(请点击)
