产品基本概述：

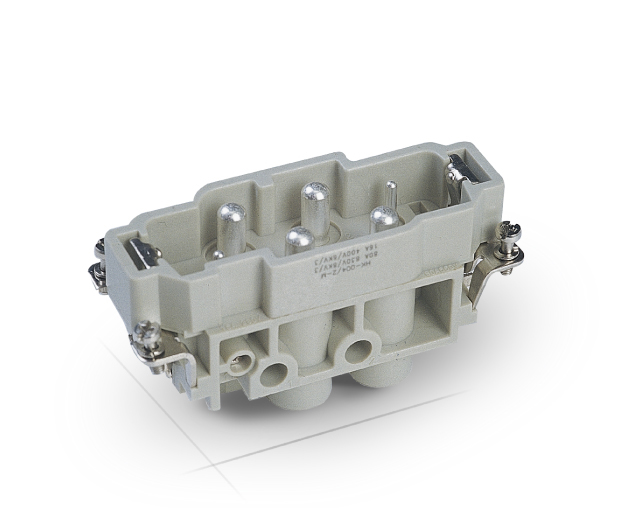

HK系列接插件为组合型的接插件，通常为大电流和小控制电流的组合，适用于电源线和控制线进行整体安排的场合，有4+0针，4+2针，4+8针，6+6针，8+24针，12+2针，6+12针，6+36针等不同规格。
|
接插件技术特性
|
|
接插件针数
|
4/0+PE,4/2+PE
|
|
接插体
|
|
工作电源电流
|
80A max.
|
|
工作控制电流
|
16A max.
|
|
电源电压
|
690V
|
|
控制电压
|
400V
|
|
测试电压
|
8 Kv / 6 Kv (Signal)
|
|
污染等级
|
2©
|
|
隔离电阻
|
≥1010Ω
|
|
材料
|
Polycarbonate
|
|
工作温度范围
|
―40℃…+100℃/125℃
|
|
阻燃等级（据UL94）
|
V0
|
|
据UL/CSA工作电压
|
600V/300V
|
|
可插拔次数
|
≥500
|
|
备注：适配H16B的外壳
|
|
接插针
|
|
材料
|
铜
|
|
表面处理
|
镀银
|
|
镀金
|
|
接触电阻
|
≤0.3mΩ/≤1mΩ
|
|
接线形式
|
螺钉压接
|
|
―mm2
|
1.5-16.0mm2/0.5-2.5mm2
|
|
―AWG
|
16-6/20-14
|
|
拧紧力矩/测试力矩
|
1.2Nm/0.5Nm
|
|
金属上壳，底座
|
|
材料
|
铸锌合金
|
|
表面处理
|
高温粉末镀层(灰色RAL 7037)
|
|
锁定装置
|
不锈钢或铁镀锌
|
|
工作温度范围
|
-400C...+1250C
|
|
防护等级
|
IP65
|
|
备注：H16B底座锁扣有:塑料扣，普通金属扣和不锈钢金属扣可选。H16B保护盖有:塑料保护盖，金属保护盖可选.
|
|
