HK-004-8-M

产品基本概述:
     HK系列接插件为组合型的接插件,通常为大电流和小控制电流的组合,适用于电源线和控制线进行整体安排的场合,有4+0针,4+2针,4+8针,6+6针,8+24针,12+2针,6+12针,6+36针等不同规格。

接插件技术特性
接插件针数 4/8+PE
接插体
工作电源电流 80A max.
工作控制电流 16A max.
电源电压 690V
控制电压 400V
测试电压 6 Kv
污染等级
隔离电阻 1010Ω
材料 Polycarbonate
工作温度范围 ―40…+100/125
阻燃等级(据UL94 V0
UL/CSA工作电压 600V/400V
可插拔次数 500
备注:适配H24B的外壳
接插针
材料
表面处理 镀银
镀金
接触电阻 ≤1
接线形式 螺钉压接
―mm2 1.5-16.0mm2/0.5-2.5mm2
―AWG 16-6/20-14
拧紧力矩/测试力矩     mm2:    1.5        2.5        4         6        10        16
    Nm:      1.2         2          3         3          3          3
金属上壳,底座
材料                       铸锌合金
表面处理 高温粉末镀层(灰色RAL 7037)
锁定装置      不锈钢或铁镀锌
工作温度范围  -400C...+1250C
防护等级   IP65
备注:H24B底座锁扣有:塑料扣,普通金属扣和不锈钢金属扣可选。H24B保护盖有:塑料保护盖,金属保护盖可选.

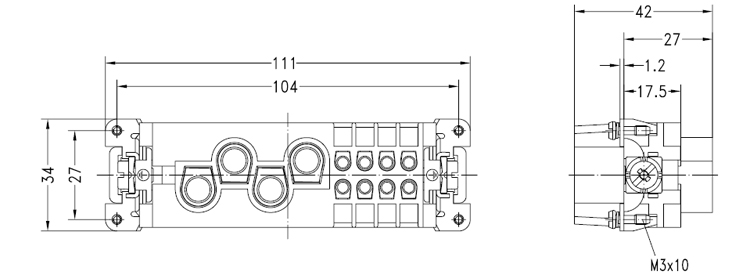

外形尺寸结构图:


HAOSLC重载连接器芯件选型注意:
(1)芯件的根据导线的压接形式不同有螺钉压接形式,冷压针压接形式(冷压针需要单独订购),弹片压接形式。
(2)螺钉压接为通用形式,如果您的应用场合有振动,建议选用弹片压接或者是冷压针压接形式; 如果振动比较强烈,建议选择冷压针压接形式,因为这是一种免维护的结构,如果选用冷压针结构,压线和退针均需要使用专门的工具。
(3)轴向压接芯件需要特殊工具才可以安装导线。
(4)选用螺钉压接芯件时候,1平方以下的电线电缆强烈建议使用压线鼻子来对电线进行保护。
(5)双端子形式接插件为1进2出形式,压接端子为弹片压接端子。
(6)对于特殊开孔的外壳来说,豪联接插件可以为您提供顶出,侧出的多个开孔加工服务,具体可以咨询。
(7)如果有多个相同芯件并排安装,可以选用编码销来进行编码,这样就可以避免误插。


温馨提示:
      适合于该芯体的外壳(请点击)
