产品基本概述：
HK系列接插件为组合型的接插件，通常为大电流和小控制电流的组合，适用于电源线和控制线进行整体安排的场合，有4+0针，4+2针，4+8针，6+6针，8+24针，12+2针，6+12针，6+36针等不同规格。
|
接插件技术特性
|
|
接插件针数
|
8/24+PE
|
|
接插体
|
|
工作电流
|
16A / 10A max.
|
|
工作电压
|
400V / 250V
|
|
测试电压
|
4 Kv / 2Kv
|
|
污染等级
|
3©
|
|
隔离电阻
|
≥1010Ω
|
|
材料
|
Polycarbonate
|
|
工作温度范围
|
―40℃…+100℃/125℃
|
|
阻燃等级（据UL94）
|
V0
|
|
据UL/CSA工作电压
|
600V/300V
|
|
可插拔次数
|
≥500
|
|
备注：适配H10B的外壳
|
|
接插针
|
|
材料
|
铜
|
|
表面处理
|
镀银
|
|
镀金
|
|
接触电阻
|
≤3mΩ
|
|
接线形式
|
冷压压接
|
|
―mm2
|
0.5-4.0mm2/0.14-2.5mm2
|
|
―AWG
|
20-12/25-14
|
|
备注：冷压针需单独订购
|
|
金属上壳，底座
|
|
材料
|
铸锌合金
|
|
表面处理
|
高温粉末镀层(灰色RAL 7037)
|
|
锁定装置
|
不锈钢或铁镀锌
|
|
工作温度范围
|
-400C...+1250C
|
|
防护等级
|
IP65
|
|
备注：H10B底座锁扣有:塑料扣，普通金属扣和不锈钢金属扣可选。H10B保护盖有:塑料保护盖，金属保护盖可选.
|

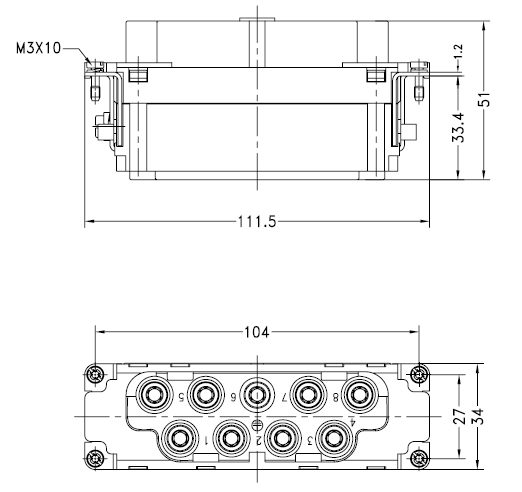

外形尺寸结构图：
HAOSLC重载连接器芯件选型注意：
（1）芯件的根据导线的压接形式不同有螺钉压接形式，冷压针压接形式（冷压针需要单独订购），弹片压接形式。
（2）螺钉压接为通用形式，如果您的应用场合有振动，建议选用弹片压接或者是冷压针压接形式； 如果振动比较强烈，建议选择冷压针压接形式，因为这是一种免维护的结构，如果选用冷压针结构，压线和退针均需要使用专门的工具。
（3）轴向压接芯件需要特殊工具才可以安装导线。
（4）选用螺钉压接芯件时候，1平方以下的电线电缆强烈建议使用压线鼻子来对电线进行保护。
（5）双端子形式接插件为1进2出形式，压接端子为弹片压接端子。
（6）对于特殊开孔的外壳来说，豪联接插件可以为您提供顶出，侧出的多个开孔加工服务，具体可以咨询。
（7）如果有多个相同芯件并排安装，可以选用编码销来进行编码，这样就可以避免误插。
