产品基本概述：

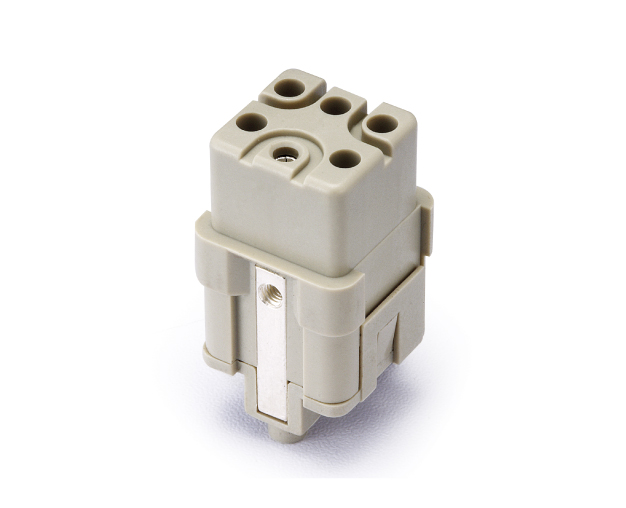

HQ-005是冷压型的5针接插件（16A，400V），导线压接形式为冷压针压接形式（压线及退针需专用工具）。HQ-005适配H3A系列外壳（有塑料外壳和金属外壳的区分）
|
接插件技术特性
|
|
接插件针数
|
5,7,8,12,17,4/2+PE
|
|
接插体
|
|
工作电流
|
16A max.
|
|
工作电压
|
250V/400V
|
|
测试电压
|
4 Kv
|
|
污染等级
|
3©
|
|
隔离电阻
|
≥1010Ω
|
|
材料
|
Polycarbonate
|
|
工作温度范围
|
―40℃…+100℃/125℃
|
|
阻燃等级（据UL94）
|
V0
|
|
据UL/CSA工作电压
|
600V
|
|
可插拔次数
|
≥500
|
|
备注：适配H3A,H8A系列的外壳
|
|
接插针
|
|
材料
|
铜
|
|
表面处理
|
镀银
|
|
镀金
|
|
接触电阻
|
≤1mΩ
|
|
接线形式
|
螺钉压接
|
|
―mm2
|
0.5-4.0mm2
|
|
―AWG
|
20-12
|
|
拧紧力矩/测试力矩
|
0.25Nm
|
|
备注：
|
|
金属上壳，底座
|
|
材料
|
铸锌合金
|
|
表面处理
|
高温粉末镀层(灰色RAL 7037)
|
|
锁定装置
|
不锈钢或铁镀锌
|
|
工作温度范围
|
-400C...+1250C
|
|
防护等级
|
IP65
|
|
备注：H3A外壳包含金属外壳和塑料外壳.H3A锁扣有金属 锁扣、塑料锁扣、不锈钢锁扣可选;H8A为塑料外壳。
|
外形尺寸结构图：
HAOSLC重载连接器芯件选型注意：
（1）芯件的根据导线的压接形式不同有螺钉压接形式，冷压针压接形式（冷压针需要单独订购），弹片压接形式。
（2）螺钉压接为通用形式，如果您的应用场合有振动，建议选用弹片压接或者是冷压针压接形式； 如果振动比较强烈，建议选择冷压针压接形式，因为这是一种免维护的结构，如果选用冷压针结构，压线和退针均需要使用专门的工具。
温馨提示：
适合于该芯体的外壳（请点击）
|
